DANE TECHNICZNE

• Zasilanie: 230V / 50Hz
• Zalecane zabezpieczenie: 25 A
• Pobór mocy (MIG/MAG): 11,3 kVA
• Pobór mocy (MMA): 10,5 kVA
• Pobór mocy (TIG LIFT): 11,3 kVA
• Zakres prądu spawania (MIG/MAG): 28 – 200 A
• Zakres prądu spawania (MMA): 20 – 180 A
• Zakres prądu spawania (TIG LIFT): 10 – 200 A
• Napięcie spawania MIG/MAG: 15,4 – 24 V
• Napięcie spawania MMA: 21 – 27,2 V
• Napięcie spawania TIG LIFT: 10,6 – 20 V
• Prąd spawania cyklu pracy 60% (MIG/MAG): 200 A
• Prąd spawania cyklu pracy 60% (MMA): 180 A
• Prąd spawania cyklu pracy 60% (TIG LIFT): 200 A
• Prąd spawania cyklu pracy 100% (MIG/MAG): 154 A
• Prąd spawania cyklu pracy 100% (MMA): 138,6 A
• Prąd spawania cyklu pracy 100% (TIG LIFT): 154 A
• Średnica drutu MIG/MAG: 0,8 / 1,0 / 1,2 mm
• Średnica elektrody MMA: 1,6 – 5 mm
• Klasa ochrony obudowy: IP21S
• Waga netto: 9,2 kg
• Waga z opakowaniem i akcesoriami podstawowymi: 13,45 kg

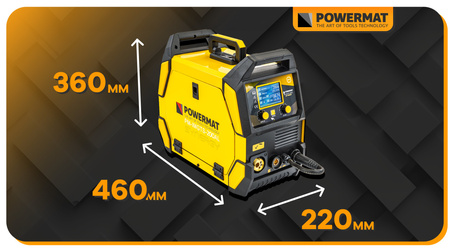

• Wymiary produktu (dł. / szer. / wys.): 46 cm x 22 cm x 36 cm

ZAWARTOŚĆ ZESTAWU

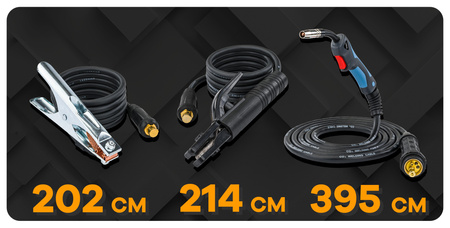

• Uchwyt masowy: 202 cm
• Uchwyt elektrodowy MMA: 215 cm
• Uchwyt spawalniczy EURO MIG/MAG: 395 cm
• Maska spawalnicza
• Szczotka z młotkiem
• Końcówka prądowa: 1x 0,8; 1x 1,0; 1x 1,2 [mm]
• Rolka podajnika drutu: 1x 0,8/1,0 - typ V; 1x 1,0/1,2 - typ U
• Klucz uniwersalny
• Przewód teflonowy (zamontowany w uchwycie)
• Przewód metalowy giętki
• Instrukcja obsługi
• Oryginalne opakowanie

WSZECHSTRONNE ZASTOSOWANIE

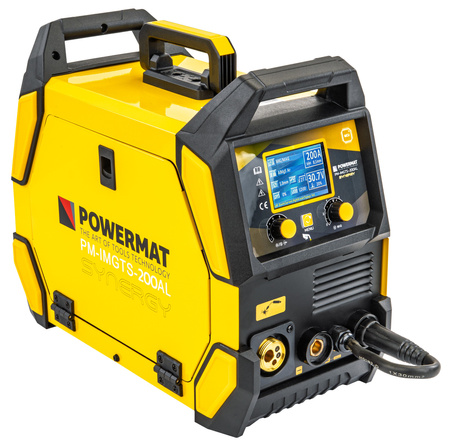

Uniwersalny migomat inwerterowy do spawania stali czarnej, nierdzewnej, nisko- i wysokostopowej, miedzi, aluminium oraz do lutospawania, idealny dla warsztatów i prac w terenie.

METODY SPAWANIA

Urządzenie wspiera techniki MIG/MAG, SYN MIG, MIG PULSE, MMA oraz LIFT-TIG, umożliwiając dopasowanie trybu pracy do konkretnego materiału i zastosowania.

IGBT I ENERGOOSZCZĘDNOŚĆ

Dzięki tranzystorom IGBT nowej generacji migomat zapewnia wysoką sprawność (60%), stabilny łuk, mniejsze zużycie energii i odporność na spadki napięcia.

FUNKCJE WSPOMAGAJĄCE

Wbudowane funkcje HOT START, ANTI STICK, ARC FORCE, VRD oraz BurnBack zwiększają komfort pracy i jakość spoiny, redukując ryzyko zwarć i odprysków.

SPAWANIE ALUMINIUM

Spawarka doskonale sprawdza się przy spawaniu aluminium i jego stopów np. AlMg5 / AlSi5, oferując pełną kontrolę nad parametrami dzięki synergii trybów i możliwości użycia gazów obojętnych.

LUTOSPAWANIE

Spawarka posiada również możliwość lutospawania CuSi3 oraz CuAl8 w osłonach gazu.

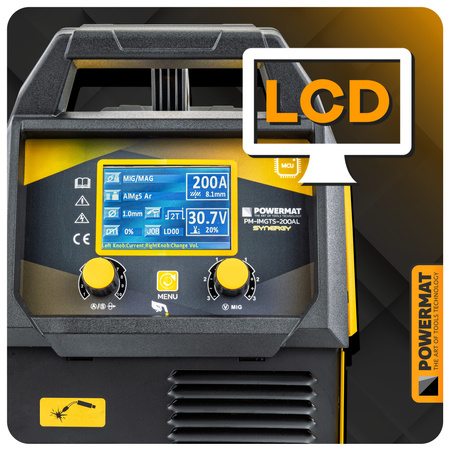

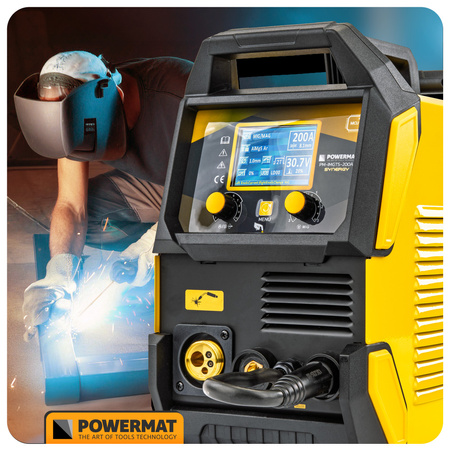

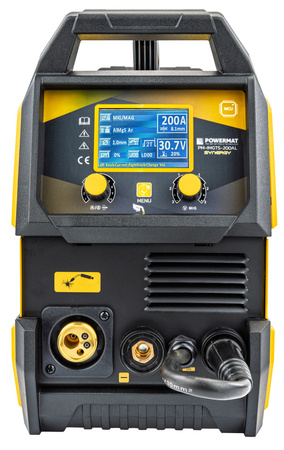

INTUICYJNA OBSŁUGA

Dwa ergonomiczne pokrętła z przyciskami, wyświetlacz LCD oraz diody trybu pracy umożliwiają szybką konfigurację i wygodną kontrolę nad całym procesem.

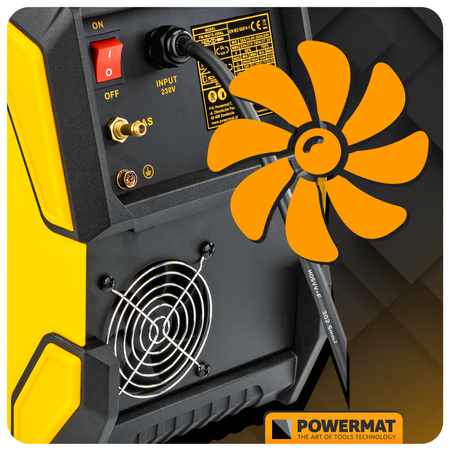

SYSTEM CHŁODZENIA

Wbudowany wentylator i czujnik temperatury skutecznie chronią urządzenie przed przegrzaniem, zapewniając jego niezawodność nawet podczas intensywnego użytkowania.

PRECYZYJNE PODAWANIE DRUTU

Automatyczny, 2-rolkowy podajnik drutu gwarantuje precyzyjne i stabilne podawanie bez poślizgów, co przekłada się na płynną pracę i równomierną spoinę.

CZYM JEST MIGOMAT INWERTOROWY?

Półautomat spawalniczy marki Powermat posiada bardzo szeroki zakres użytkowania. Umożliwia wydajne spawanie różnego typu grup materiałowych w szerokim zakresie grubości materiału. Zastosowane tranzystory IGBT mają korzystny wpływ na mniejsze zużycie energii elektrycznej, większą odporność na zakłócenia i spadki napięcia oraz dobrą charakterystykę łuku.

Panel sterowania teraz jest jeszcze łatwiejszy w obsłudze, a operator ma szybki dostęp do wszystkich funkcji. Wpływa to korzystnie na ergonomię i wydajność pracy w zakładzie.

Elektronika urządzenia bazuje na tranzystorach IGBT łączących zalety dwóch typów tranzystorów łatwość sterowania tranzystorów polowych i wysokie napięcie przebicia oraz szybkość przełączania tranzystorów bipolarnych. Prąd spawania jest bardzo stabilny, co gwarantuje perfekcyjną spoinę. Dzięki technologii IGBT urządzenie jest lżejsze i bardziej oszczędne w poborze energii.

Model jest automatem spawalniczym, którego konstrukcja bazuje na wydajnych tranzystorach IGBT. Wyposażony jest w czytelne wyświetlacze LCD wskazujący aktualny prąd spawania ustawiany pokrętłami, przy czym jeden z nich jest również przyciskiem wyboru funkcji. Migomat wyposażony jest w wentylator chłodzący, układy elektroniczne oraz pozostałe komponenty, a także czujnik termiczny zabezpieczający urządzenie przed przegrzaniem.

WYDAJNOŚĆ I MOŻLIWOŚCI

WYSOKA WYDAJNOŚĆ

Dzięki zastosowaniu technologii tranzystorów IGBT sprawność urządzenia to aż 60%.

WBUDOWANE FUNKCJE UŁATWIAJĄCE PRACĘ

• HOT START (automatyczny) nazywany popularnie gorącym startem umożliwia poprzez chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza. HOT START działa w momencie zajarzenia łuku i ma na celu zapobieganiu przyklejenia elektrody do materiału. Jest dużym ułatwieniem podczas zapalania elektrody.
• ANTI STICK (automatyczny) odcina/minimalizuje napięcie i prąd spawania w wypadku zwarcia elektrody ze spawanym materiałem. ANTI STICK umożliwia spawaczowi łatwiejsze oderwanie elektrody.
• ARC FORCE (automatyczny) stabilizuje łuk niezależnie od jego długości. Zmniejszając wartości funkcji daje łuk miękki i mniejszą głębokość wtopu, natomiast zwiększając wartości funkcji powoduje głębsze wtopienie i możliwość spawania łukiem krótkim. Przy największej wartość dla funkcji ARC FORCE możliwe jest "wciśnięcie elektrody w jeziorko roztopionego metalu i przepalenie materiału na wskroś.

SPAWANIE ALUMINIUM

Dzięki możliwości pracy w trybie MIG SYNERGY oraz obsłudze gazów obojętnych, urządzenie idealnie nadaje się do spawania aluminium i jego stopów.

Synergiczny dobór parametrów i podawanie energii pozwala uzyskać gładkie, równomierne spoiny o wysokiej estetyce i trwałości, minimalizując przy tym ryzyko przepaleń cienkich materiałów.

REGULACJA URZĄDZENIA

Napięcie łuku spawalniczego:

Ma wpływ na stabilność łuku i ilość rozprysków ciekłego metalu. Spawanie powinno się wykonywać łukiem krótkim (zwarciowym). Zbyt wysokie napięcie łuku powoduje mniej stabilne jarzenie się łuku, mniejszą częstotliwość zwarć i większy rozprysk. Przy stałym natężeniu prądu spawania i stałej prędkości posuwu drutu elektrodowego wartości napięcia ma wpływ na długość łuku i kształt spoiny. Zmniejszenie napięcia powoduje skrócenie łuku spawalniczego, natomiast jego zwiększenie powoduje wydłużenie łuku. I na odwrót, zmianom długości łuku towarzyszą zmiany napięcia łuku spawalniczego. Nadmierne wydłużenie lub skrócenie łuku spawalniczego, może powodować niestabilne jarzenie się łuku i powstawanie wad spawalniczych w spoinie.

Natężenie prądu spawania:

Jest uzależnione od wartości nastawionego napięcia, średnicy i prędkości podawania drutu. Wartość natężenia prądu spawania dobiera się przede wszystkim w zależności od grubości i składu chemicznego materiału podstawowego, ilości układanych ściegów, pozycji i prędkości spawania.

PRZETWORNIKI IGBT

Cechą wyróżniającą tę spawarkę spośród konkurencyjnych maszyn są przetworniki IGBT najnowszej generacji, które zapewniają niską masę urządzenia oraz wysoką niezawodność.

Wysokiej klasy tranzystory IGBT zastosowane w przetwornicy pozwalają na uzyskanie gładkiego spawu i znaczne zmniejszenie ilości odprysków.

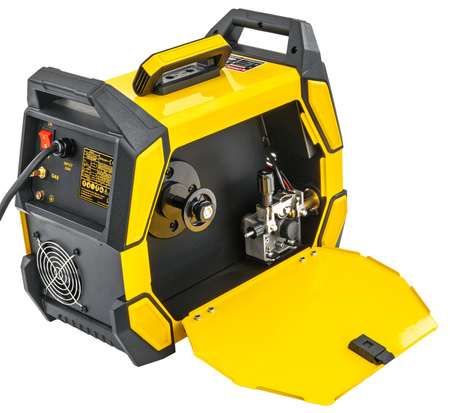

SYSTEM PODAWANIA DRUTU

2-rolkowy podajnik umożliwia precyzyjny wysuw drutu spawalniczego wykluczając jego poślizg. Posuw drutu w pełni automatyczny.

MOŻLIWOŚCI URZĄDZENIA

Rodzaje materiałów:

• Tryb Fe: Spawanie stali czarnych wosłonie gazu Co2 oraz CO2 + Ar (mix)
• Tryb SS: Spawanie stali nierdzewnych ER308 /ER316 w osłonie gazu Co2 + Ar (mix) lub Co2 + Ar + He (mix)
• Tryb Cu: Lutospawanie CuSi3 / CuAl8 wosłonie gazu Ar lub Ar + Hel (mix)
• Tryb Al: Spawanie aluminium AlMg5 /AlSi5 w osłonie gazu Ar lub Ar + Hel (mix)
• Tryb MMA: Spawanie metodą MMA elektrodą celulozową lub rutylową, zasadową, czy kwaśną ze specjalną funkcją SP z podziałem na (Cellulose/Ordinary)
• Tryb TIG-Lift: Spawanie metodą TIG-Lift elektrodą

Funkcje specjalne:

• IE (End Current). Funkcja dla wypełnienia krateru łuku (S4T i S2T)
• IS (Initial Current). Funkcja ta polega na zwiększeniu dopływu ciepła na początku spawania, dla S4T i S2T
• Burn Back. Regulacja wysokości upalania drutu. Ta regulacja kontroluje krótki okres czasu, przez który podajnik drutu będzie kontynuował pracę po zatrzymaniu głównego przycisku uchwytu spawalniczego
• UE (End Voltage). Funkcja stosowana by łagodnie wygasić łuk
• TE (End Time). Czas trwania prądu gaszenia łuku dotyczy tylko S2T
• (Creep Speed). Zadaniem tej funkcji jest poprawa jakości zajarzenia łuku oraz uniknięcie gwałtownegowyrzutu drutu
• US (Initial Voltage). Funkcja służy po to aby łatwiej i stabilniej zajarzyć łuk spawalniczy, szczególnie w trudnych warunkach
• TS (Initial Time). Czas trwania fazy początkowej spawania – czyli jak długo spawarka utrzymuje ustawione parametry startowe (takie jak US – Initial Voltage oraz startowy prąd / prędkość drutu) po naciśnięciu spustu, zanim przejdzie do normalnych parametrów roboczych
• VRD (ON/OFF). Funkcja ta zmniejsza napięcie wyjściowe do około 20V w stanie rozładowania do bezpiecznego poziomu, eliminując ryzyko porażenia prądem
• SP (Special). Tryb specjalny MMA dla elektrod celulozowych (cellulose) lub rutylowych, zasadowych i kwaśnych(ordinary)

MOŻLIWOŚCI SPAWANIA

SPAWANIE METODĄ MIG/MAG SYNERGY

Spawanie metodą MIG/MAG jest jednym z najpowszechniej stosowanych procesów spawania. Ale co się właściwie za nim kryje? Wszystko zależy od wyboru pasujących gazów osłonowych i spoiw, aż po właściwości różnych rodzajów łuków spawalniczych.

Spawanie MIG/MAG jest też określane mianem spawania łukowego metali.

Gdzie stosuje się tę metodę spawania?

Procesy spawania MIG/MAG można stosować nadzwyczaj uniwersalnie. Wykorzystuje się je między innymi w przemyśle obróbki metali, w budowie konstrukcji i zbiorników stalowych, budowie okrętów i w branży motoryzacyjnej. Procesy MIG/MAG umożliwiają spawanie elementów z różnych materiałów, o różnych grubościach i geometriach. Spawanie metodą MIG nadaje się szczególnie do metali nieżelaznych: aluminium, magnezu, miedzi i tytanu. Metody MAG używa się głównie do spawania stali niestopowych, niskostopowych i wysokostopowych.

Zalety spawania metodą MIG/MAG:

• wysoka wydajność stapiania,
• brak żużlu,
• łatwe zajarzenie łuku spawalniczego,
• dobra przydatność do spawania zmechanizowanego i zautomatyzowanego,
• wysoka prędkość spawania przy dobrej jakości spoiny,
• dobra przydatność zastosowania w pozycjach wymuszonych i trudnych,
• niskie koszty spoiw.

SPAWANIE METODĄ MMA

Spawanie łukowe elektrodą otuloną nazywane jest również metodą MMA (Manual Arc Welding) i jest to najstarsza i najbardziej uniwersalna metoda spawania łukowego.

W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiędzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter kontaktowy poprzez dotknięcie końca elektrody do materiału spawanego. Elektroda topi się i krople stopionego metalu elektrody przenoszone są poprzez łuk do płynnego jeziorka spawanego metalu tworząc po ostygnięciu spoinę. Spawacz dosuwa elektrodę w miarę jej stapiania do spawanego przedmiotu tak aby utrzymać łuk o stałej długości i jednocześnie przesuwa jej topiący się koniec wzdłuż linii spawania. Topiąca się otulina elektrody wydziela gazy, które chronią płynny metal przed wpływem atmosfery a następnie krzepnie i tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem otoczenia. Po odsunięciu elektrody od spawanego przedmiotu łuk elektryczny ustaje i proces spawania zostaje przerwany. Po ułożeniu jednego ściegu żużel należy mechanicznie usunąć.

Podstawowa różnica w stosunku do innych metod spawania polega na tym, że w metodzie MMA elektroda ulega skróceniu. W metodzie TIG oraz MIG/MAG długość elektrody pozostaje przez cały czas niezmieniona i odległość pomiędzy uchwytem a elementem spawanym jest przez cały czas stała. W metodzie MMA, aby utrzymać stałą odległość pomiędzy elektrodą a jeziorkiem spawalniczym, uchwyt elektrody musi być przez cały czas przesuwany w kierunku spawanego elementu co powoduje, że umiejętności spawacza odgrywają szczególną rolę.

SPAWANIE METODĄ TIG LIFT

Spawanie TIG jest metodą umożliwiającą uzyskanie najwyższej jakości spoin. Łuk spawalniczy jarzy się między odporną na działanie wysokiej temperatury, nietopliwą elektrodą wolframową i elementem spawanym. Gaz obojętny, od którego wzięła nazwę metoda, wytwarza beztlenową atmosferę i zapobiega reakcjom chemicznym płynnego jeziorka spawalniczego. Wskutek tego powstają gładkie, równe i bezporowe spoiny. Spoiwo jest doprowadzane ręcznie lub z podajnika drutu.

Spawanie TIG jest możliwe dla wszystkich metali spawalnych. Największy zakres zastosowania to stale nierdzewne oraz metale nieżelazne, jak np. aluminium, miedź i mosiądz. TIG stosuje się przede wszystkim do wykonywania warstwy graniowej spoiny, ponieważ spoiny są czyste i bezporowe, a dzięki temu dobrze znoszą dynamiczne obciążenia.
